Reabilitação de Tubagens com CIPP
O sistema CIPP (Cured-In-Place Pipe) permite reabilitar uma tubagem degradada através da instalação de um novo revestimento tubular no seu interior, reduzindo a necessidade de substituir a canalização através de demolições extensas.
Um liner impregnado com resina é introduzido na tubagem existente e posteriormente curado, formando uma nova tubagem contínua no interior da original.
Ao contrário de um simples revestimento superficial, o CIPP pode constituir uma solução de reabilitação estrutural, quando o sistema utilizado e as condições da instalação são adequados à intervenção.
Quando pode ser utilizado o CIPP?
A reabilitação CIPP pode ser considerada quando uma tubagem apresenta anomalias que justificam uma intervenção estrutural, mas mantém condições que permitem a instalação do liner.
Dependendo da avaliação técnica, pode ser utilizada em situações como:
- Fissuras e ruturas;
- Juntas abertas ou degradadas;
- Perda de estanquidade;
- Degradação do material existente;
- Infiltrações ou exfiltrações associadas a defeitos da tubagem;
- Tubagens antigas com múltiplas anomalias;
- Troços onde a substituição convencional implicaria demolições significativas.
A existência de uma destas anomalias não significa automaticamente que o CIPP seja aplicável. A tubagem deve ser previamente avaliada.
Como funciona a reabilitação CIPP?
O processo começa com a preparação da tubagem existente.
Após limpeza e avaliação das condições internas, é preparado um liner compatível com as características do troço a reabilitar.
De forma simplificada, a intervenção envolve:
1. Inspeção e avaliação
A tubagem é inspecionada para identificar as anomalias, configuração, acessos e condições para instalação.
2. Limpeza e preparação
Depósitos, incrustações e outros materiais que possam interferir com a instalação são removidos.
3. Preparação do liner
O liner é preparado e impregnado com a resina correspondente ao sistema utilizado.
4. Instalação
O liner é introduzido e conformado contra a parede interior da tubagem existente.
5. Cura
A resina é curada de acordo com o processo definido para o sistema, formando o novo tubo no interior do existente.
6. Verificação final
Após a cura, a instalação é verificada e, quando aplicável, são realizados os acabamentos ou reabertura de ligações necessárias.
Uma nova tubagem dentro da existente

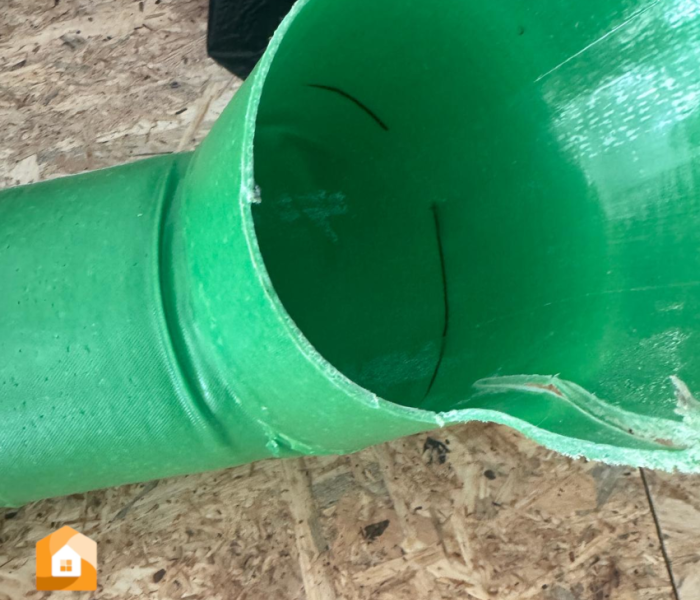

Depois de instalado e curado, o liner forma um elemento contínuo no interior da tubagem original.
É esta característica que diferencia o CIPP de soluções destinadas essencialmente ao revestimento e recuperação da superfície interior.
Quando dimensionado e aplicado para esse efeito, o sistema permite recuperar a função estrutural e a estanquidade do troço reabilitado.
A tubagem original permanece no local, funcionando como suporte à instalação durante o processo, enquanto o liner curado constitui o novo elemento interior.
CIPP e revestimento epóxi não são a mesma solução
Embora ambos permitam trabalhar pelo interior da tubagem, os sistemas têm funções diferentes.
O revestimento epóxi é utilizado principalmente para recuperar ou melhorar a superfície interior e a estanquidade de tubagens que mantêm condições estruturais adequadas.
O CIPP, quando especificado como sistema estrutural, cria um novo elemento tubular no interior da canalização existente.
A escolha depende do diagnóstico.
Uma tubagem não deve receber CIPP simplesmente porque é uma solução mais robusta, nem deve receber um revestimento epóxi quando a anomalia exige uma solução estrutural.
Inspeção vídeo antes da intervenção
A inspeção vídeo CCTV permite avaliar o interior da tubagem e identificar condições relevantes para a preparação da reabilitação.
Entre outros aspetos, podem ser avaliados:
- Estado geral do tubo;
- Localização das anomalias;
- Juntas;
- Deformações;
- Ramais e ligações;
- Mudanças de direção;
- Depósitos e incrustações;
- Obstáculos;
- Condições de acesso.
Em determinadas situações pode ser necessária limpeza técnica antes de ser possível realizar uma avaliação adequada.
Preparação da tubagem
A qualidade da preparação é determinante numa intervenção CIPP.
Antes da instalação do liner pode ser necessário remover:
- Gorduras;
- Lamas;
- Incrustações;
- Depósitos endurecidos;
- Raízes;
- Materiais soltos;
- Elementos intrusivos ou irregularidades que impeçam a instalação.
O método de limpeza deve ser adequado ao material e estado da tubagem existente.
Uma tubagem degradada não deve ser submetida indiscriminadamente a métodos agressivos apenas para atingir uma determinada aparência interior.
Ramais e ligações
A existência de ramais deve ser considerada durante o planeamento da intervenção.
Quando o liner atravessa uma ligação existente, pode ser necessário proceder posteriormente à sua reabertura, utilizando equipamento adequado e acesso compatível com a configuração da rede.
Por isso, a localização, quantidade e geometria das ligações fazem parte da avaliação técnica anterior à execução.
Prumadas e coletores
O CIPP pode ser aplicado em diferentes configurações de redes de drenagem, incluindo determinados coletores horizontais e prumadas, desde que existam condições de acesso, instalação e cura.
As dificuldades técnicas variam significativamente entre uma tubagem horizontal acessível através de caixas e uma prumada que atravessa vários pisos de um edifício.
Por isso, comprimento e diâmetro não são os únicos fatores que determinam a complexidade de uma reabilitação.
CIPP em edifícios ocupados
Uma das vantagens da reabilitação pelo interior é reduzir a necessidade de abrir extensivamente paredes, pavimentos ou tetos ao longo do percurso da tubagem.
Isto pode ser particularmente relevante em:
- Condomínios;
- Hotéis;
- Escritórios;
- Espaços comerciais;
- Garagens;
- Edifícios antigos;
- Instalações em funcionamento.
A intervenção necessita, contudo, de ser planeada, incluindo acessos e condicionamento temporário da utilização da rede durante determinadas fases dos trabalhos.
Reabilitação sem demolições extensas
CIPP é frequentemente associado à expressão “reabilitação sem obras”, mas tecnicamente prefiro sermos mais rigorosos.
O sistema permite evitar grande parte das demolições necessárias numa substituição convencional, mas podem ser necessários acessos localizados, desmontagens ou pequenas intervenções complementares.
Por isso, na Servilar falamos preferencialmente em reabilitação sem demolições extensas.
Quando o CIPP pode não ser adequado
A aplicação depende da possibilidade física e técnica de instalar corretamente o liner.
Pode haver limitações em situações como:
- Colapso da tubagem;
- Deformação incompatível com a instalação;
- Perda significativa da continuidade do tubo;
- Obstáculos que não possam ser removidos;
- Geometria incompatível;
- Acessos insuficientes;
- Determinadas ligações ou alterações de diâmetro;
- Condições que impeçam a preparação adequada do troço.
Nestes casos pode ser necessária outra técnica ou uma intervenção convencional localizada.
CIPP ou reparação localizada?
Nem todas as anomalias justificam reabilitar um troço completo.
Quando existe uma rutura ou defeito localizado e o restante tubo apresenta condições adequadas, uma reparação pontual com sistema localizado pode ser suficiente.
Quando a degradação se distribui por um troço maior ou existe necessidade de recuperar estruturalmente uma extensão contínua, o CIPP pode ser uma solução mais adequada.
A extensão da intervenção deve acompanhar a extensão real do problema.
Verificação após a reabilitação
Depois da instalação e cura do liner, a tubagem é verificada para confirmar as condições da intervenção e identificar eventuais trabalhos complementares necessários.
Quando aplicável, esta fase inclui a verificação das ligações e do percurso reabilitado através de inspeção vídeo.
O objetivo é confirmar que o troço está preparado para regressar ao funcionamento previsto.
Diagnóstico antes da proposta
Uma proposta de CIPP responsável depende de informação suficiente sobre a tubagem.
Por isso, antes de definir a solução podem ser necessários vídeos de inspeção, relatório técnico, diâmetros, comprimentos, material da tubagem, localização dos acessos e informação sobre ramais existentes.
Quando esta informação ainda não existe, o primeiro passo pode ser realizar uma inspeção e diagnóstico da rede.
Precisa de avaliar uma tubagem para reabilitação CIPP?
A Servilar avalia tubagens degradadas e soluções de reabilitação pelo interior, incluindo sistemas CIPP para situações que necessitam de intervenção estrutural.
A solução é definida de acordo com o diagnóstico, configuração e condições reais da rede.
